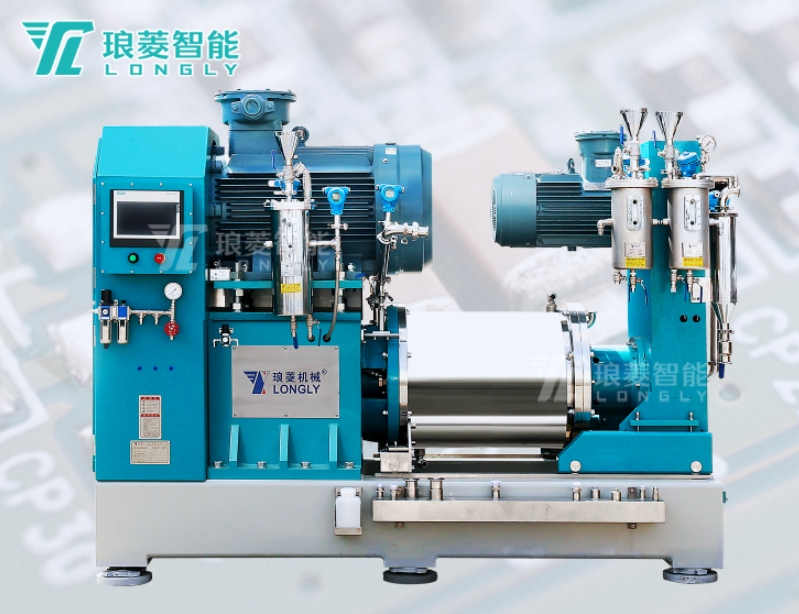

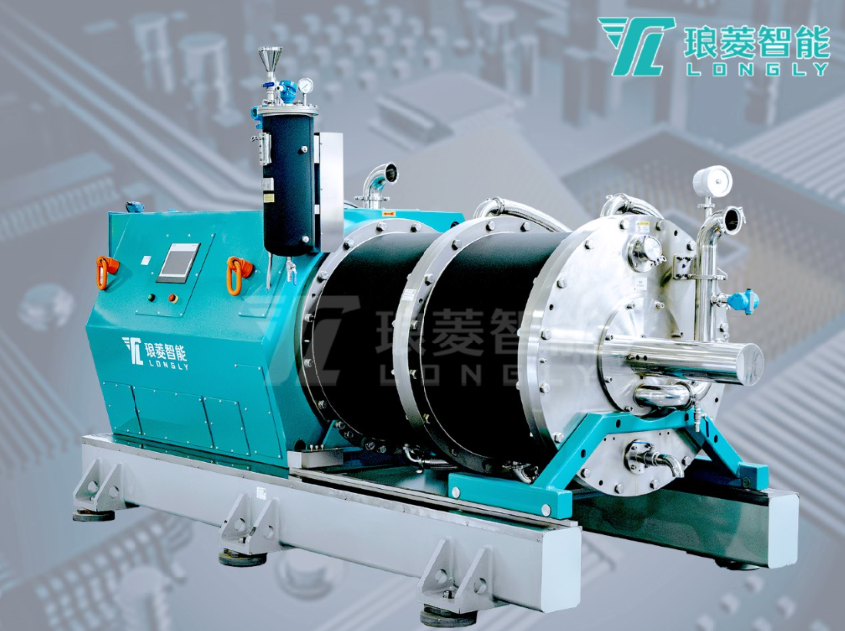

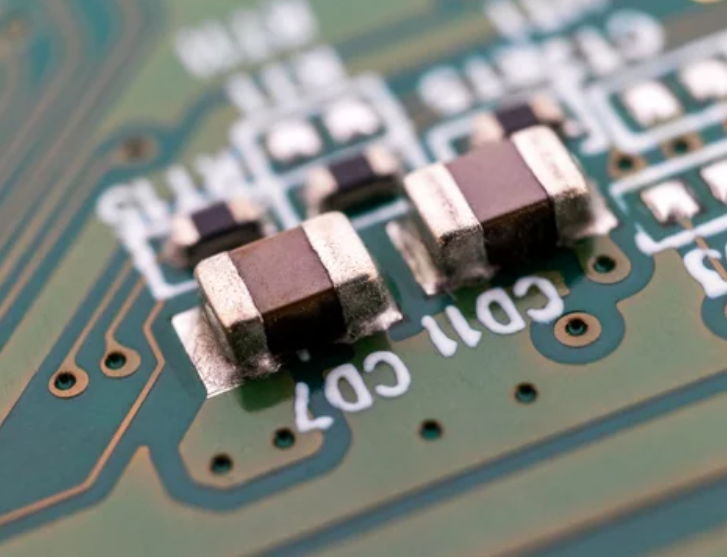

多层陶瓷电容器 (mlcc) 是现代电子电路中的重要元件，以其高电容、稳定性和可靠性而闻名。这些电容器的性能很大程度上取决于其原材料的质量，特别是介电层中使用的陶瓷粉末。 而将这些原材料研磨至纳米级是制造过程中的关键步骤，需要使用纳米砂磨机研磨作业实现。为什么需要这种精细研磨的原因，下面我们根据6个优势进行分析。
1、增强表面积和反应性的增加表面积：
将原材料研磨至纳米级显著增加其表面积。这种增加的表面积增强了陶瓷粉末在烧结过程中的反应性，从而导致陶瓷层更好的致密化和均匀性。改进的致密化有助于提高 mlcc 的高介电常数和稳定性，这对于其在电子电路中的性能至关重要。
2、均匀的粒径分布的一致性和质量：
实现均匀的粒径分布对于mlcc的一致性和质量至关重要。纳米级研磨可确保陶瓷颗粒具有相似的尺寸，从而促进电容器制造过程中的均匀分层和堆积。这种均匀性减少了介电层内出现空隙或薄弱点等缺陷的可能性，从而提高了电容器的整体可靠性和性能。
3、改善电气性能的介电常数和损耗角正切：
mlcc的电性能（例如介电常数和损耗角正切）受陶瓷粉末粒径的显著影响。纳米尺寸的颗粒有助于实现更高的介电常数和更低的损耗角正切，这对于电容器的效率和性能至关重要。更细的颗粒导致更均匀的微观结构，降低介电损耗并提高电容器的能量存储能力。
4. 降低烧结温度的能源效率和材料稳定性：
纳米级研磨降低了实现陶瓷层所需致密化所需的烧结温度。较低的烧结温度有助于保持材料的稳定性并降低晶粒生长的风险，晶粒生长会对介电性能产生不利影响。烧结温度的降低也有助于提高制造过程中的能源效率，使其更加环保且更具成本效益。
5. 增强机械强度的耐用性和可靠性：
更细的陶瓷颗粒有助于提高mlcc的机械强度。纳米级研磨产生的均匀致密的微观结构增强了电容器的机械完整性，使其更能抵抗应力和机械故障。这种机械强度的提高对于在恶劣环境中使用的 mlcc 尤为重要，例如汽车和航空航天应用，其中可靠性和耐用性至关重要。
6. 小型化和高电容的紧凑且高性能的设计：
电子产品小型化的趋势需要尺寸更小的高电容电容器。纳米级研磨能够生产更薄的介电层和更高的电容值，满足紧凑和高性能电子设备的要求。此功能对于智能手机、平板电脑和可穿戴设备等先进技术的开发至关重要，因为这些领域的空间非常宝贵，并且需要高性能。
将mlcc陶瓷电容器的原材料研磨至纳米级是显著提高其性能和可靠性的关键过程。增加的表面积、均匀的粒度分布、改善的电性能、降低的烧结温度、增强的机械强度以及对小型化的支持都有助于提高 mlcc 的卓越品质。 随着对高性能、紧凑型电子设备的需求不断增长，纳米级研磨在 mlcc 生产中仍然不可或缺，以确保这些电容器能够满足现代技术不断发展的需求。
